یونیت هیدرولیـک فیلتر پرس یکی از اجزای فیلتر پرس هیدرولیکی می باشد که در این مقاله به توضیح این قطعه از فیلتر پرس می پردازیم.

آمار بازدید 2368

یونیت هیدرولیک چیست:

یونیت هیدرولیک منبع تولید توانی می باشد که در آن انجام کار و یا تولید نیرو توسط سیال هیدرولیک انجام می شود، یونیت هیدرولیک فیلتر پرس با نام های دیگر نیز در بازار شناخته می شود که در زیر به آنها اشاره شده است:

• پاورپک
• پاوریونیـت
• یونیت قدرت

عمدتا برای تامین قدرت از موتورهای تک فاز تا ۲.۲ کیلووات و سه فاز تا توان ۱۶۰ کیلووات استفاده میشود، اگر منبع تولید توان موتور الکتریکی باشد بر اساس استاندارد IEC ، رده بندی توان و ابعاد موتور قابل انتخاب و در غیر این صورت طبق دستور کارشناسان جهت تامین مقدار توان مورد نیاز موتور متناسب مورد استفاده قرار می گیرد.

اجزای یونیت هیدرولیک:

اجزای یونیت هیدرولیک به شرح زیر می باشد:

1. مخزن یونیت هیدرولیـک: این مخزن جایگاهی برای نگهداری روغن می باشد
2. الکتروموتور: الکتروموتور محرک پمپ دوقلو در یونیت هیدرولیک می باشد
3. شیرآلات کنترلـی فشار: تنظیم فشار هیدرولیک را به عهده دارند
4. شیر هیدرولیک دو کله: تعیین مسیر حرکت روغن
5. سوپاپ های یکطرفه: مسیر حرکت روغن را مشخص می کند
6. سوئیچ فشار: تعیین کننده فشار داخلی جک هیدرولیک
7. دبی سنج: تعیین کننده دبی روغن
8. فیلتر روغن: فیلترینگ روغن را به عهده دارد، ذرات و کثیفی های موجود در روغن را فیلتر می کند
9. پمپ دو قلو: تامین فشار و محرک روغن، قلب سیستم هیدرولیک
10. مانو متر: مانیتورینگ سنجش میزان فشار سیستم هیدرولیک و جک
11. دما سنج: دمای روغن را مورد سنجش قرار می دهد
12. نشانگر: نشانگر سطح روغن می باشد
13. باک روغن: دریچه روغن در مخزن منظور می باشد
14. شیلنگ هیدرولیک فشار قوی: واسطه برای انتقال روغن
15. دیگـر ادوات نصـب شده

1.مخزن یونیت هیدرولیک:

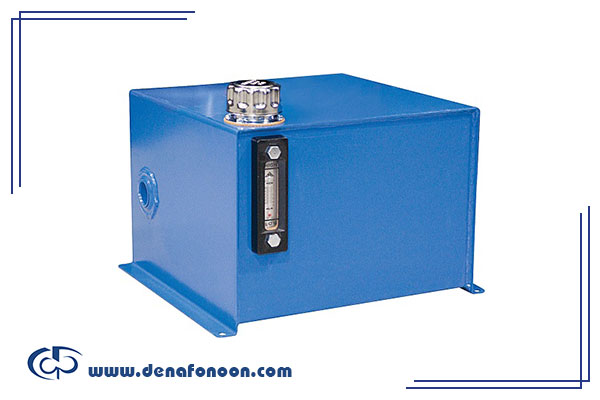

مخزن هیدرولیک محفظه ای برای نگهداری روغن می باشد که برای تغذیه پمپ و سایر اجزای یونیت هیدرولیک مورد استفاده قرار می گیرد، از جمله وظایف این روغن در سیستم هیدرولیک عبارتنداز:

• انتقال نیروی هیدرولیک
• روانکاری
• خنک کاری
• تمیز نگه داشتن سیستم

در طراحی سیستم هیدرولیک معمولا سایز مخزن تا ۵ برابر روغن مصرفی انتخاب میشود، اما علاوه بر این پارامتر نوع چیدمان قطعات نیز در هنگام ساخت یونیت هیدرولیک موثر است.

2.الکتروموتور:

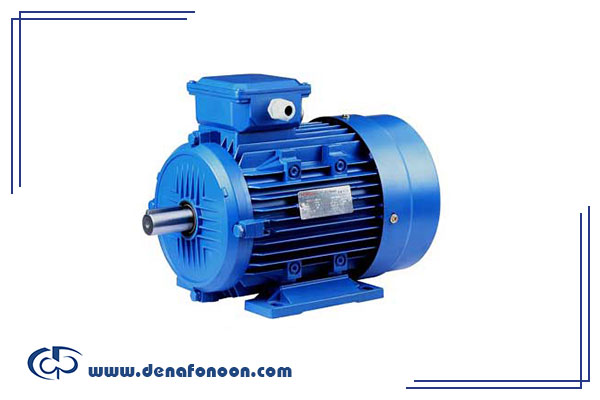

الکتروموتور یا موتور الکتریکی نقش تبدیل انرژی الکتریکی به مکانیکی را بر عهده دارد و در واقع تامین کننده انرژی مکانیکی و محرک پمپ های دوقلو در یونیت هیدرولیک می باشد از جمله ویژگی های مهمی که در یونیت هیدرولیک حائز اهمیت است عبارتنداز:

• توان: توان موتور باید با ظرفیت پمپ و فشار مورد نیاز سیستم متناسب باشد
• دور موتور
• نوع برق مصرفی
• نوع موتور

برای آشنایی بیشتر با الکتروموتور می توانید اینجا کلیک کنید.

3.شیرآلات کنترلی فشار:

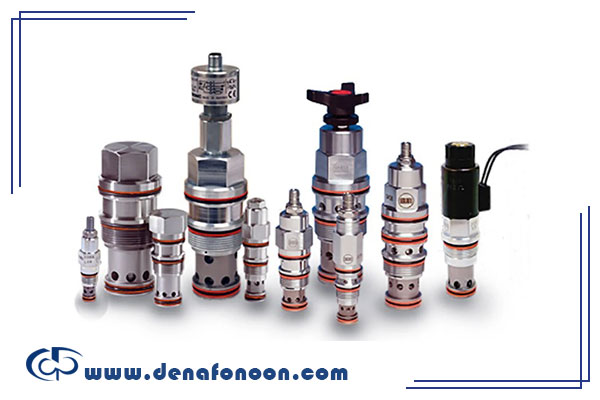

شیرآلات کنترل فشار یکی از اجزاء یونیت هیدرولیک هستند که تقریبا در تمام سیستم های هیدرولیک یافت می شوند و انواع مختلف زیر را شامل می شوند:

1. شیرهای تخلیه فشار
2. شیرهای کاهنده فشار
3. شیرهای کانتربالانس
4. شیرهای آنلودینگ یا بی بار کننده
5. شیرهای ترتیب

تمام شیرهای نامبرده شده در بالا یک وظیفه کلی به عهده دارند و آن حفظ فشار سیستم در حد مطلوب می باشد.

4.شیر هیدرولیک دوکله:

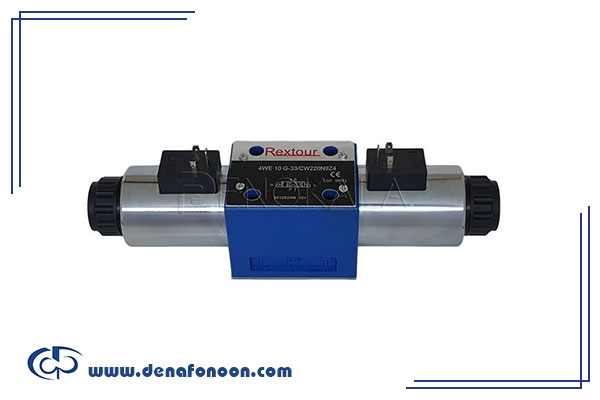

شیرهای هیدرولیک دو کله یا شیرهای برقی دو کله وظیفه کنترل جهت جریان سیال هیدرولیک در سیستم های هیدرولیک را به عهده دارد، این شیرها با اعمال جریان الکتریکی به بوبین ها قادر به تغییر مسیر جریان سیال هیدرولیکی می باشند،منظور از بوبین سیم پیچ الکترومغناطیسی که در دو طرف شیرهای هیدرولیک دو کله قرار می گیرند و بهمین دلیل به آنها دو کله گفته می شود.

5.سوپاپ یکطرفه:

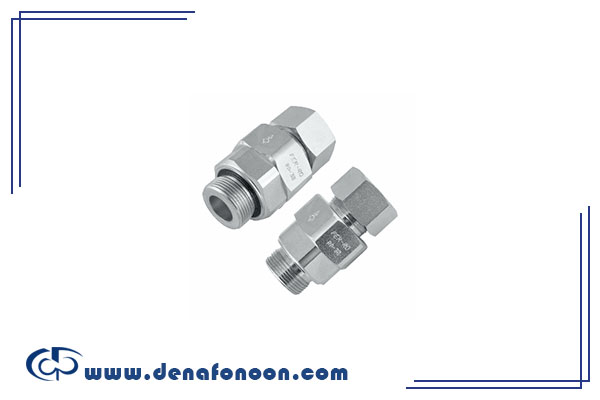

همانطور که از نام این وسیله مکانیکی مشخص است، هدایت کننده جریان گاز یا سیال به یک سمت می باشد و از برگشت جریان به سمت مخالف جلوگیری می کند، این ویژگی موجب می شود از بازگشت ناخواسته جریان جلوگیری شود و به صورت یکطرفه در مسیر خود حرکت کند.

6.دبی سنج:

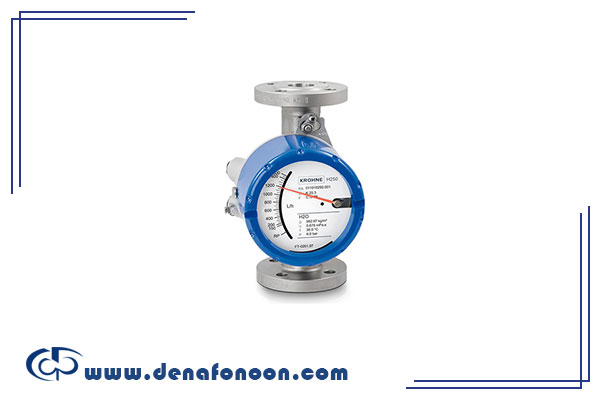

دبی سنج را فلومتر نیز می گویند، وظیفه دبی سنج اندازه گیری حجم مواد عبوری نسبت به زمان است، که اندازه گیری صحیح آن بستگی به شرایط فرآیند و محیط پیرامون دارد، از جمله این شرایط که باید در نظر گرفته شود، عبارتست از:

•  ساختار فیزیکی و شیمیایی سیال
• جهت صحیح نصب
• تغییرات آب و هوایی
• جنس لوله‌ها
• میزان خورندگی سیال
• نوع کاربری تجهیز

7.فیلتر روغن:

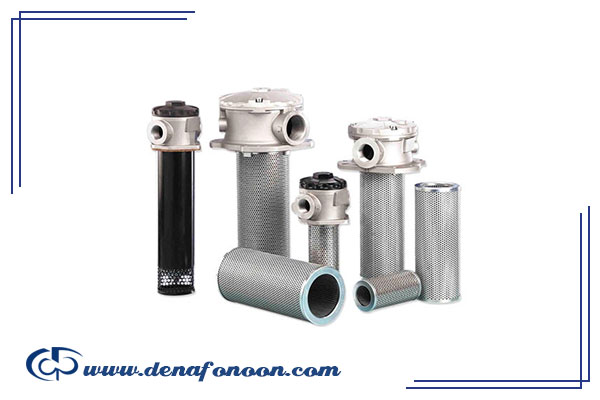

فیلتر های روغن در داخل مخزن یونیت هیدرولیک قرار می گیرد و وظیفه حذف ذرات و پالایش روغن را به عهده دارد و علاوه بر عملکرد صحیح سیستم های هیدرولیک می شود موجب افزایش طول عمر این سیستم ها نیز می شود، فرآیند فیلتراسیون با حذف آلاینده‌ها و ناخالصی‌ها که در روغن هیدرولیک موجود است، از آسیب دیدن قطعات حساس مانند پمپ‌ها، شیرها و سایر اجزای یونیت هیدرولیک جلوگیری می‌کند.

8.پمپ دوقلو:

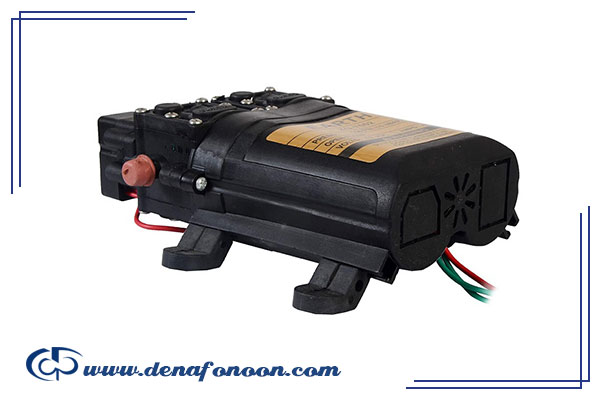

پمپ های دوقلو به گونه ای قلب یونیت هیدرولیک به حساب می آیند، وظیفه این پمپ ایجاد جریان سیال هیدرولیک که معمولا روغن می باشد را به عهده دارد، همچنین برای به حرکت درآمدن اجزای مختلف سیستم هیدرولیک نیاز به تامین نیروی فشار می باشد که توسط این پمپ ایجاد و هدایت می شود، این پمپ با تبدیل انرژی مکانیکی به انرژی هیدرولیکی قادر است سیال را با فشار مورد نیاز به سمت جک ها، موتورهای هیدرولیک و دیگر عملگرها هدایت کند.

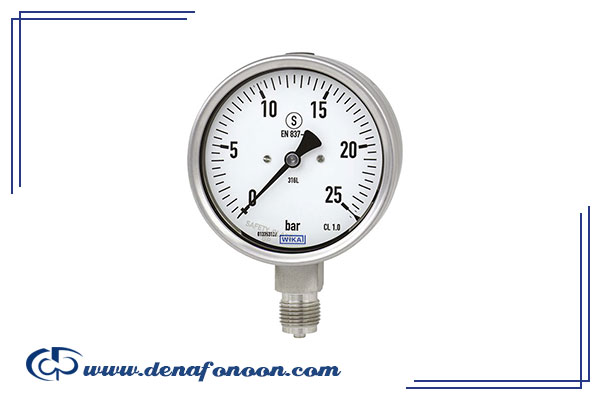

9.مانومتر:

10.دماسنج:

در طراحی خاص یونیت هیدرولیک، امکان استفاده از الکتروموتور با توانهای بالاتر و یا جایگزینی با موتورهای دیزلی وجود دارد، یونیت هیدرولیک بر اساس موارد زیر طراحی و ساخته می شوند:

• نوع چیدمان شیرآلات

• قطعات واسطه
• الکتروموتور

مثلا زمانی که پمپ و موتور کوپله شده بصورت عمودی روی درب نصب شود فضای کمتری اشغال میشود. در هر صورت آرایش قرارگیری شیرآلات و پمپ و سایر قطعات، پارامتر دوم تعیین سطح مورد نیاز درب مخزن می باشد"یونیت هیدرولیک فیلتر پرس" در طراحی های ویژه که مثلا محدودیت ابعادی وجود داشته باشد، شکل نصب قطعات عوض میشود. بعنوان نمونه وقتی امکان نصب موتور و پمپ روی درب مخزن وجود نداشته باشد. ممکن است از دیواره جانبی برای اینکار استفاده کنیم. در این شرایط تمهیدات خاص برای آب بندی در نظر گرفته میشود.
